A Estaca Hélice Contínua é uma solução de fundação que combina velocidade, precisão e segurança para garantir a eficiência do seu projeto de construção.
A Estaca Hélice Contínua é uma estaca de concreto moldada "in loco", cuja perfuração consiste na introdução de um trado helicoidal (com tubo vazado central) no terreno até a profundidade do projeto de fundações. Finalizada a perfuração, o concreto é lançado através do tubo metálico, simultaneamente com a retirada do trado.
A execução da Estaca Hélice Contínua permite maior agilidade na conclusão do estaqueamento, tendo como principal característica o monitoramento eletrônico (controle de profundidade, velocidade de rotação e de descida do trado na perfuração, torque do equipamento, pressão de concretagem, velocidade de subida do trado e sobre consumo de concreto) e ausência de vibrações no solo local e vizinhos.
MÉTODO EXECUTIVO E CUIDADOS NA EXECUÇÃO

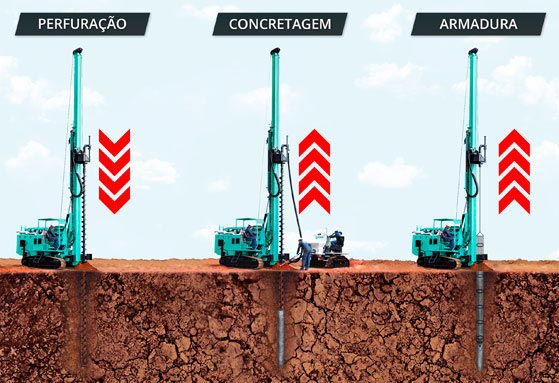

Na execução da estaca Hélice Contínua podemos destacar três fases distintas, a saber:
PERFURAÇÃO
A perfuração consiste em introduzir (por rotação) a haste de perfuração com a hélice no terreno, por meio de torque apropriado do equipamento para vencer a sua resistência.
Para evitar que durante a introdução do trado haja entrada de solo ou água na haste tubular, existe, em sua face inferior, uma tampa metálica provisória, que é expulsa no início da concretagem.
O avanço é sempre inferior a um passo por giro e a relação entre avanço e a rotação decresce ao aumentarem as características mecânicas do terreno.
A metodologia de perfuração permite a sua execução em terrenos coesivos e arenosos, na presença ou não do lençol freático e atravessa camadas de solo resistentes com índice de SPT de 30 golpes a mais de 50 golpes, dependendo do tipo de equipamento utilizado.
A velocidade de perfuração produz em média 250 metros de estaca por dia dependendo do diâmetro, da profundidade, da resistência do terreno e principalmente do fornecimento contínuo do concreto.
CONCRETAGEM
Alcançada a profundidade desejada inicia-se a fase da concretagem (após a limpeza de rede, conforme será exposto adiante) por bombeamento de concreto pelo interior da haste tubular. Sob a pressão do concreto, a tampa provisória é expulsa e o trado passa a ser retirado, sem rotação, mantendo-se o concreto injetado sempre sob pressão positiva, da ordem de 0,5 a 1,0 kgf/cm2 (0,5 a 1,0 bar).
Esta pressão positiva visa garantir a continuidade do fuste da estaca. Para tanto devem ser observados dois aspectos executivos: o primeiro é certificar-se que a ponta do trado, na fase de introdução, tenha atingido um solo que permita a formação da "bucha" para garantir que o concreto injetado se mantenha abaixo da ponta do trado e não suba pela interface solo-trado.
O segundo é controlar a velocidade de subida do trado de modo a sempre ter um super-consumo de concreto (relação entre volume injetado e o teórico superior a 1).
À medida que o trado vai sendo retirado, um limpador mecânico remove o solo confinado entre a hélice do trado, e uma escavadeira que remove esse solo para fora da área do estaqueamento
COLOCAÇÃO DA ARMADURA NA ESTACA
O método executivo da estaca hélice contínua exige a colocação da armadura após o término da concretagem do fuste da estaca.
A armadura, em forma de gaiola, é introduzida na estaca por gravidade sendo empurrada pelos operários ou com auxílio de um pilão de pequena carga ou de vibrador.
As estacas submetidas apenas a esforço de compressão levam uma armadura no seu topo, em geral variando entre 4,00m e 6,00m de comprimento.
Esta armadura visa proporcionar uma perfeita ligação entre a estaca e o bloco de coroamento das estacas, ou seja, com a estrutura. Outra finalidade desta armadura no trecho superior é garantir sua integridade estrutural, na fase de escavação para a execução dos blocos que, geralmente é feito com auxílio de escavadeiras mecânicas que "batem" nas estacas durante sua operação, por mais cuidadoso que seja o operador.
Para as estacas submetidas à ação de esforços horizontais e momentos fletores, no seu topo: o comprimento da armadura deve abranger todo o trecho do fuste da estaca onde atua o diagrama do momento. Neste caso para a eficiência da instalação da armadura, a mesma deve ser convenientemente enrijecida, dotada de barras grossas e a espira helicoidal devidamente amarrada e soldada nas barras longitudinais.
Para as estacas submetidas à tração é preferível, do ponto de vista executivo, armá-las com uma ou mais barras longitudinais em feixes de barras emendadas por luvas rosqueadas. Como neste tipo de armadura não existem estribos pode-se armar a estaca em todo o comprimento sem maiores dificuldades.
Uma atividade também importante para o bom desempenho da estaca corresponde ao corte e preparo da cabeça da mesma. Embora este serviço não faça parte da execução da estaca e seja realizado, na grande maioria dos casos, quando a equipe de estaqueamento já não mais se encontra na obra, cabe lembrar o responsável por este serviço que um preparo adequado é de fundamental importância para o bom desempenho do conjunto estaca-bloco.
Neste preparo, deve-se remover o excesso do concreto acima da cota de arrasamento utilizando-se um ponteiro, trabalhando com pequena inclinação para cima. Também se permite o uso de martelete leve (geralmente elétrico) tomando-se os mesmos cuidados quanto à inclinação.
Se, ao atingir a cota de arrasamento o concreto não apresentar qualidade satisfatória, o corte deve continuar até se encontrar concreto de boa qualidade, sendo a seguir emendada a estaca.
Vantagens da Estaca Hélice Contínua
Desvantagens da Estaca Hélice Contínua
