Como e feita o engaste das lajes pré-moldadas nas vigas

O engaste das lajes pré-moldadas nas vigas de concreto é um processo essencial para garantir a estabilidade estrutural, a solidarização entre os elementos e a transmissão adequada de esforços.

O engaste de lajes pré-moldadas nas vigas de concreto é feito através da conexão entre os elementos pré-moldados (normalmente vigotas) e a viga, formando um sistema estrutural integrado. O engaste pode ser feito de várias formas, dependendo do tipo de laje e da viga.

Como o engaste é feito:

1. Preparação:

As vigas de concreto são construídas de acordo com o projeto, com os locais de apoio da laje pré-moldada devidamente preparados.

2. Posicionamento:

As vigotas são posicionadas sobre as vigas, com os elementos de enchimento (blocos cerâmicos ou EPS) entre elas.

3. Conexão:

A conexão entre a vigota e a viga pode ser feita de diferentes maneiras, como:

Engaste direto: A vigota é diretamente apoiada na viga, podendo ser fixada com elementos de conexão (como barras de aço).

Engaste indireto: A vigota é conectada à viga através de um sistema de encaixe ou de uma placa de concreto que se integra à viga.

4. Concretagem:

Após a instalação das vigotas e dos elementos de enchimento, é feita a concretagem do pavimento, que liga a laje pré-moldada à viga de concreto, formando um sistema estrutural único.

Tipos de lajes pré-moldadas e seus engastes:

Lajes treliçadas:

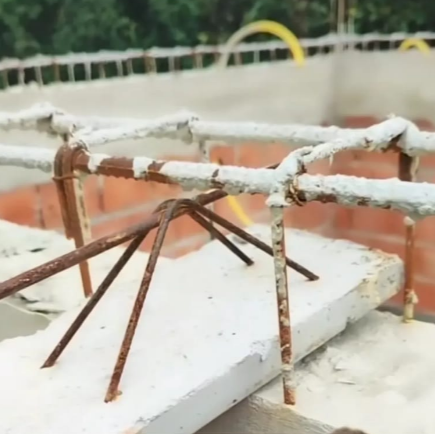

A treliça (que pode ser em forma de U, V ou outra) é diretamente engastada na viga, transmitindo esforços para a estrutura.

Lajes com EPS:

A conexão entre a laje e a viga pode ser feita através de uma barra de concreto ou de um sistema de encaixe, que transmite a carga da laje para a viga.

Lajes pré-fabricadas:

A conexão é feita através de elementos de conexão (como barras de aço) ou de encaixes específicos, garantindo a continuidade estrutural.

Considerações importantes:

O tipo de engaste deve ser adequado ao tipo de laje e à capacidade de carga da estrutura.

É importante garantir que o engaste seja realizado de forma correta para evitar problemas futuros, como trincas ou fraturas.

Observações importantes

• A integração laje-viga precisa seguir o detalhamento estrutural do projeto (ART e projeto executivo).
• É essencial garantir a limpeza da interface entre a laje e a viga para boa aderência.
• Se houver cargas significativas, o projeto pode prever engastamento real (momento negativo na interface) — exigindo ferragem específica.
